Bygga motor i USA

Cylindrar och hjälpapparatslocket baktill är monterade, och här låser Magnus stoppskruvarna för ventillyftarna

Magnus Brege behövde en motor till sitt bygge av en Glasair Sportsman, och valde att köpa en motor av Superior i USA. Superior erbjuder möjligheten att komma till fabriken och bygga ihop motorn själv – och det valde Magnus. Jag fick följa med och titta på!

Superior i USA är kända sedan lång tid tillbaka för att tillverka reservdelar till flygplansmotorer. Mest kända är kanske deras utbytescylindrar Millennium Cylinders, men de säljer även kompletta motorer byggda av deras delar. Magnus valde en XP-360, alltså en icke-certifierad motor (dvs bara avsedd för experimentflygplan), med insprutning, vilket motsvarar en Lycoming IO-360, varianten med parallella ventillyftare. De allra flesta delar den är byggd av är tillverkade och certifierade enligt FAA-PMA, men eftersom Superior valt att förbättra några av delarna så är just inte de delarna certifierade, och därför blir hela motorn heller inte certifierad. Man har t.ex. borrat några extra oljekanaler i motorblocket för att förbättra smörjningen.

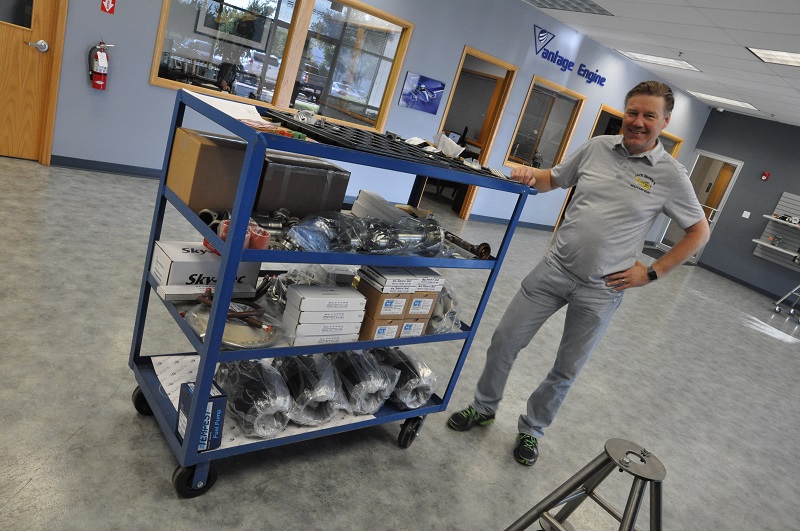

Magnus vid vagnen med delar till motorn

Superior håller till i Dallas i Texas, ganska nära flygplatsen utanför staden. Vi blev mottagna av Darrell Ingle som har jobbat hos Superior i många år med att bl.a. bygga motorer. Darrell är flygplanstekniker i botten och har lång erfarenhet. Vi kände igen honom – vi hade träffat honom på Oshkosh förra året, och hade försäkrat oss om att det var just honom vi skulle få bygga motorn med.

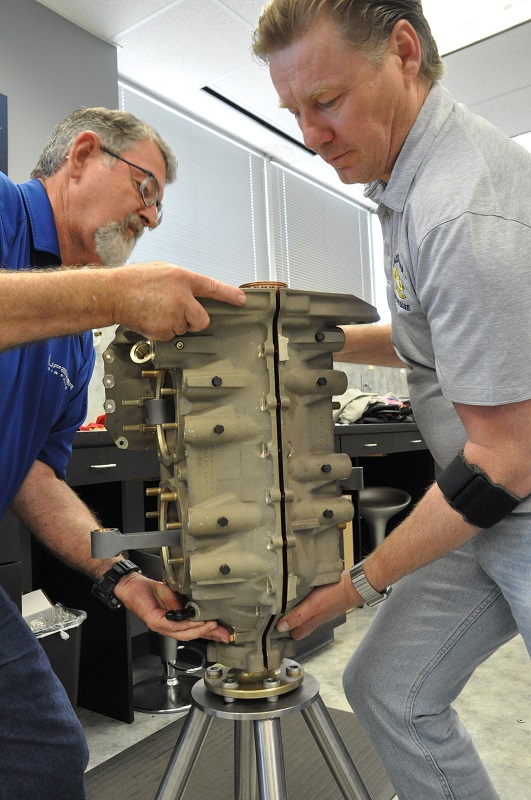

Magnus och Darrell hjälps åt att sammanfoga motorblockshalvorna utanpå vevaxeln

Vi fick först en visning av fabriken, som egentligen liknar en lagerlokal mer än en fabrik. Det mesta av tillverkningen av delarna sker av underleverantörer, och på plats sker bara mindre sammansättning som t.ex. montering av ventiler i cylindrar och viss sammanbyggnad av motorer. De flesta motorerna säljs som motorkit som återförsäljare monterar samman. Faktum är, att bara ett fåtal väljer möjligheten att bygga motorn själv hos Superior – bara några stycken om året. Innan förra finanskrisen var det många fler, berättade Darrell. Då kunde de ha någon i veckan, men efter det har det inte återhämtat sig.

Vi avslutade rundvandringen i ett rum med en vagn full med delar, vilket skulle bli Magnus motor. Under Darrells ledning började vi att montera vevaxeln på en ställning på golvet, och därefter monterades vevstakar och kolvar på den. Magnus fick montera så mycket han ville, och så tog Darrell resten. Vi passade på att ställa alla frågor om motorer vi kunde komma på under tiden, här fanns mycket att lära.

Vi fick slipa in gapet i kolvringarna, det är viktigt att göra det längst in i cylindern eftersom loppet är lite koniskt, lägga silkestråd som tätning mellan motorblockshalvorna, mäta lagerspel för vevaxeln, och så vidare. Då och då blev det ett kort avbrott i arbetet, eftersom Superiors kvalitetskontrollant kom in och kontrollerade resultatet. Motorn faller under samma garantier etc. från Superior även om man är med och bygger den som om den levereras färdig direkt till kund.

Väldigt amerikanskt lunchställe. All you can eat!

Luncher ingick också i arrangemanget. Darrell tog oss ut till två olika restauranger, dels en som låg bredvid en stor outdoor-butik samt en som hade som specialitet att röka allt kött på plats. De hade flera stora vedeldade rökar som de gärna visade upp, sedan fick man peka ut vilken sorts kött man ville ha och äta inne i en stor lada. Så bara luncherna var en upplevelse.

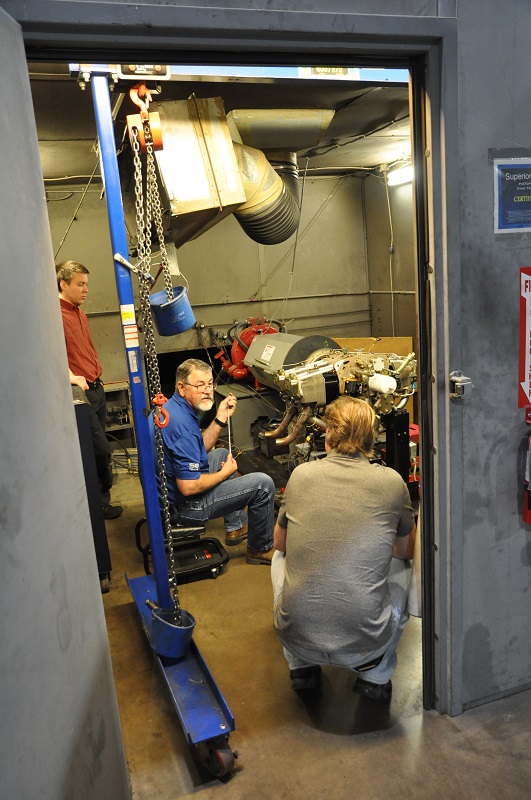

Magnus och Darrell diskuterar med motorn snart färdiginstallerad i bromsbänken

Efter att motorn är sammanbyggd körs den i bromsbänk. Jag fick känslan av att de som kommer och bygger sina motorer normalt inte är med på motorkörningen men det ville ju vi förstås absolut vara. Bromsbänken är inrymd i ett litet innerhus, som är ventilerat med stora fläktar. Det finns en ställning att montera motorn på, och sedan driver motorn en vattenpump via en svänghjulsförsedd axel. Man monterar korta avgasrör på motorn som släpper ut avgaserna rakt ut i det ventilerade huset, och man sätter en kåpa ovanpå motorn som försörjer den med kylluft.

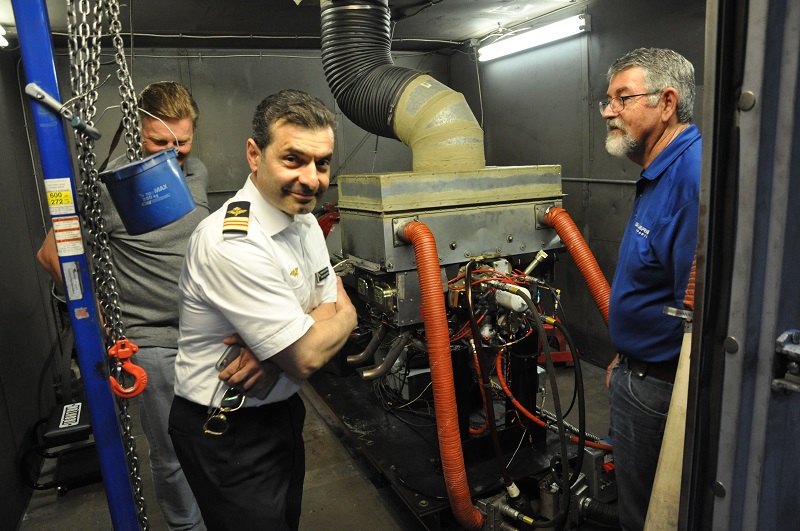

Det råkar slumpa sig så, att Iannis är på konferens i Dallas samtidigt, och smiter ifrån för att komma och titta på motorn

Utanför huset finns en manöverbänk där man kan styra motorn och variera dess belastning genom att strypa vattenflödet från vattenpumpen. Darrell körde motorn efter ett schema med olika effektuttag under totalt en timme. Med hörselskydd kunde vi gå in i huset för att kontrollera att inget läckte, och det var rätt mäktigt att stå bredvid motorn när den gick med full effekt.

Tre dagar tog det, två att sätta samman motorn och en för att köra den i bänk. Vi fick ett mycket trevligt mottagande, och lärde oss massor om motorer. Och naturligtvis är det fantastiskt kul att ha satt ihop sin egen splitt nya motor till sitt flygplansbygge! När ni ser Magnus på klubben, be att få se motorn!

Läs mer här!

/Anders Wallerman
